1 개요 및 목적

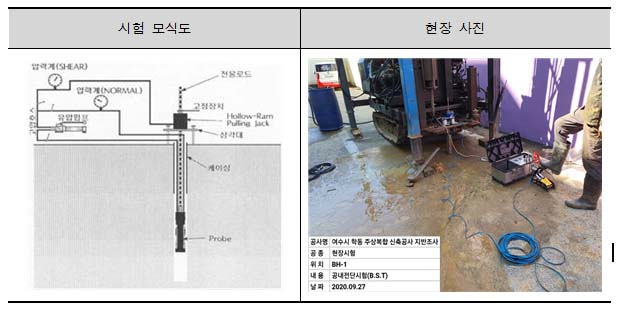

추공 전단시험은 시추공(NX규격)내 시험 심도에 Probe를 삽입한 후 지상에서 핸드펌프를 이용하여 고압호스로 압력을 가하여 시추공 내 전단기(Shear Head)에 수평압력(Normal Stress)을 가하고 Probe와 연결된 Rod를 지상에서 유압잭(Hydraulic Jack)에 의해 인발 하는 과정으로 전단력(Shear Stress)을 가하여 강도정수를 구하는 시험이다.

점착력과 내부 마찰각을 구하기 위하여 실내 전단시험과 같이 3회 이상의 시험을 실시하여 얻 어진 자료를 이용하여 수직압력과 전단압력의 관계를 나타내는 Graph, 즉 파괴(전단)곡선에서 점착력(C)과 내부마찰각(ø)을 구한다.

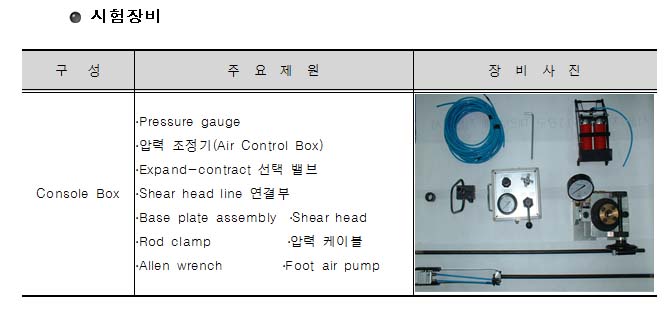

2.시험 장비

3. 시험 방법

㉮ 직경 76～83mm내의 시추공에서 시험구간 선정 후, Probe(전단시험기)를 Rod에 연결시켜 시험 심도까지 삽입토록 한다.
㉯ 유압으로 수평압력을 가하여 Probe에 장착된 전단판(Shear Plate)을 공벽측으로 밀어 공벽 면에 정착․거치토록 한다.
㉰ 전단판을 시추공벽 내에 장착 후, 장비에 충분한 압력이 가해져 안정되도록 기다린다.
㉱ 수평 압력을 가하여 고정시킨 후, 유압잭으로 전단압력을 가하여 전단압력이 최대가 될 때 의 수평압력과 전단압력을 기재한다.
㉲ 시험기를 올려서 청소한 후, 위치를 바꾸어 위와 같은 방법으로 수평․전단압력을 3～5회 이 상 반복 시험한다.
㉳ 수평압력, 전단압력의 관계를 나타내는 Graph에서 선 회기법에 의해 점착력과 내부마찰각을 구한다.

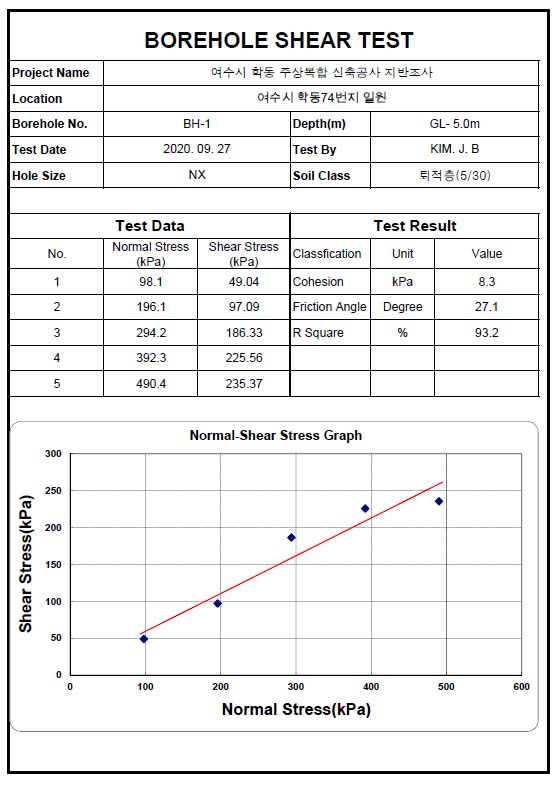

4.결과표
